目前，機械行業使用的計算機繪圖軟件品種較多，如AutoCAD，開目CAD、天喻InteCAD、清華天河TH-MCAD、機械工程師、MDT以及CAXA電子圖板等，大多數軟件都是以AutoCAD為平臺經過二次開發而成，而CAXA電子圖板是我國自行開發、具有自主版權的國產軟件，在逐步走向軟件國產化的今天，深入了解CAXA電子圖板的功能對學習、推廣國產軟件具有非常重要的現實意義。

一、CAXA電子圖板簡介

CAXA電子圖板由CAXA公司開發而成，1997年推出了第一代產品——電子圖板97，而后相繼推出了多個版本，版本不斷更新，功能愈來愈完善。現已形成了以CAXA電子圖板為基礎，CAXA工藝圖表、CAXA數控車、CAXA線切割、CAXA制造工程師以及CAXA雕刻等設計、制造加工和編程系列軟件，其產品的應用范圍也愈來愈廣。

目前，CAXA電子圖板不僅被國內數十萬家企業廣泛使用，還是教育部普通高校/高等職業教育機械設計課程使用軟件、中央電大工程專業必修軟件、全國制圖員職業資格考試/技工考級唯一指定考試軟件和勞動及社會保障部現代制造技術遠程教育培訓一數控工藝員指定培訓軟件，被全國1000多所院校選作為教學/培訓使用軟件。可以肯定，隨著我國加入WTO逐漸溶入全球化競爭大潮，在愈來愈重視知識產權的今天，CAXA電子圖板將會有廣闊的應用前景。

二 、CAXA電子圖板與AutoCAD功能比較

1 界面比較

CAXA電子圖板的下拉菜單、工具欄和狀態欄等與AutoCAD界面基本一致，但它以立即菜單取代了AutoCAD的命令行，各種命令在立即菜單中都有顯示，無需鍵盤輸入命令。與AutoCAD的界面相比，CAXA電子圖板更簡潔，相同尺寸屏幕上繪圖區的利用率更大。

2 繪圖功能比較

AutoCAD的繪圖命令較多，有普通直線、射線、構造線、多線、多義線、樣條線，有矩形、圓、圓弧、圓環和橢圓等，CAXA電子圖板則分為基本曲線和高級曲線兩類，基本曲線除了直線、圓、圓弧、矩形和樣條線等命令外，還增加了中心線、輪廓線以及等距線繪制。在直線命令中集成了AutoCAD的射線、構造線和多線等命令。

不僅如此，還增加了角平分線、切線/法線的繪制;中心線命令可以畫出圓、圓弧以及兩平行直線的中心線;輪廓線命令相當于AutoCAD中的多義線，可在直線和圓弧間不斷切換畫出連續的輪廓線；等距線命令相當于AutoCAD中的偏移命令，但它可雙向同時偏移，還可進行偏移填充。

在高級曲線中，增加的孔/軸、波浪線、折線和公式曲線則更有特色，可以按給定尺寸直接畫出圓軸、圓孔、錐軸、錐孔以及更具制圖特色的折斷線，還可根據已有公式或輸入公式自動畫出公式曲線。CAXA電子圖板中沒有獨立的圓環命令，但可通過等距線命令選擇填充來實現。可見，CAXA電子圖板的繪圖功能比AutoCAD更加全面。

3 編輯功能比較

CAXA電子圖板的實體編輯命令幾乎包含了AutoCAD的所有編輯命令，其中最具特色的是倒角命令中的外倒角、內倒角以及局部放大命令。外倒角和內倒角分別用于軸端和軸孔倒角，繪制軸孔類零件十分方便。外倒角和內倒角，如圖1所示。

局部放大命令則可用一個圓型或矩型窗口將圖形的任意局部按比例進行實時放大，滿足機械圖樣中局部放大的要求，如圖2所示。

4 尺寸標注比較

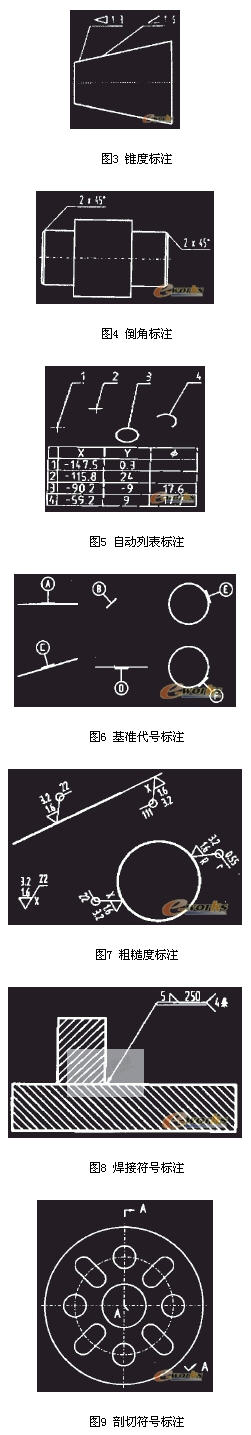

CAXA電子圖板的尺寸標注與AutoCAD相比，命令更齊全，集成度更高。例如，僅一個尺寸標注命令就包括了基本標注(含半徑標注、直徑標注)、基準標注、連續標注、三點角度、半標注、大圓弧標注、射線標注、錐度標注以及曲率半徑標注等多項內容。尺寸標注除包含了AutoCAD所有的尺寸標注命令外，還新增了許多更加實用的命令(如錐度標注、倒角標注、自動列表標注、基準代號標注、粗糙度標注、焊接符號標注、剖切符號標注等)，如圖3～圖9所示。

CAXA電子圖板的尺寸驅動功能可通過修改尺寸值而動態改變圖形中的尺寸標注。CAXA電子圖板的尺寸標注樣式也比AutoCAD更簡潔、便于掌握。

5 圖庫設置

圖庫設置是CAXA電子圖板的明顯特色之一，為繪制機械圖提供了極大方便。

CAXA電子圖板為用戶提供了豐富的標準件的參數化圖庫，包括常用的機械零件、密封件、管件、機床夾具、電機、電氣符號、液壓氣動符號以及農機符號等，用戶還可以通過自定義圖符，方便快捷地建立自己的圖庫。需要時，用戶可以直接提取所需零件，按規格輸入尺寸參數或非標準尺寸，即可獲得選用零件的輪廓圖。

CAXA電子圖板還根據機械圖特點設立了構件庫，提供了六種止鎖孔、退刀槽結構，只需輸入槽的寬度和深度即可獲得所需的結構。

此外，CAXA電子圖板還設立了技術要求庫，分一般要求、熱處理要求、公差要求和裝配要求等，用戶選用某技術要求后可添加、修改參數和項目，在圖形上直接生成技術要求文本。

6 幅面設置

CAXA電子圖板的幅面設置與AutoCAD相比，除了有符合國標的圖紙幅面、圖框設置外，還單獨設有標題欄、零件序號和明細表。調入圖框，再調入標題欄后可直接填寫項目，用戶也可根據需要將自行繪制的圖形定義為標題欄。零件序號功能可以逐件編排零件序號，輸入明細項目后自動生成明細欄。通過明細表菜單，還可定義表頭、填寫或修改明細項目，這些功能對于繪制裝配圖十分有用。

三、CAXA電子圖板的主要問題

CAXA電子圖板與AutoCAD相比雖然有不少創新之處，但仍存在許多不足，尤其是在AutoCAD中比較成熟的東西，在CAXA電子圖板中反而比較粗糙。

(1)AutoCAD繪制的矩形、多邊形均作為獨立實體，而CAXA電子圖板的矩形、多邊形則是由多個實體組成，在執行移動、旋轉、復制和鏡像等編輯命令時十分不便。

(2)AutoCAD的“對象捕捉”功能在一次選擇后可連續使用，而CAXA電子圖板特征點的捕捉只能選一次用一次，不利于提高繪圖速度。

(3)AutoCAD的圖塊可在當前圖中使用，也可存為文件塊在其他圖中調用。而CAXA電子圖板的圖塊是將多個對象組合為一個實體，僅僅只是為了方便執行移動、旋轉、復制以及鏡像等編輯命令，無其他任何作用。塊的屬性雖然有屬性名、屬性列表，但實用價值很小，與AutoCAD的屬性塊的功能截然不同，無法像AutoCAD那樣動態改變其屬性值插入屬性塊。

(4)在屏幕點柵格狀態下繪制填充(實心)圖形時，若刪除圖形，則被圖形遮擋部分的屏幕點同時被擦除，須經執行重畫命令后屏幕點才恢復。若刪除圖形后同時關閉屏幕點，則被圖形遮擋部分的屏幕點仍然保留在屏幕上，須經執行重畫命令后屏幕點才消失，這就需要改進屏幕的刷新方法。

四、結束語

通過使用比較，在功能方面CAXA電子圖板比AutoCAD更全面、更實用，而在成熟命令的使用上不如Au七oCAD方便。如果CAXA電子圖板每一次版本升級更新，在功能增加的同時不斷改進存在的問題，相信更易被廣大的使用者所接受。
