基于CAXA電子圖板的匯總報表功能在企業中的應用

2008-04-02 作者：來源：caxa

CAXA電子圖板2007推出以來，受到廣大使用者和愛好者的關注。尤其是CAXA電子圖板2007r2 新增的兩個可選模塊“轉圖工具”和“匯總報表”更是引起各企業極大興趣，下面就針對其中一個模塊-----匯總報表在企業中的具體使用方法為例，向大家介紹一下匯總報表的用法和它的功能。
　　匯總報表的主要功能是根據需要以及圖紙明細表和標題欄中存在的信息，生成各種材料定額，外購件，自制件明細表，圖紙目錄等報表，使設計到生產以及管理之間數據流通準確、快捷，并能根據導入的總表，部件以及零件圖，自動生成產品樹，可大大縮短產品周期，對新產品設計、改型產品和變更設計能快速做出響應，同時也能夠減少員工工作量，降低工程師的工作強度，還可以加強工藝標準化，減少編制報表產生錯誤的可能性。
　　以某企業生產發動機為例，擁有6個加工車間，主要零部件自主加工外，還有三個外協單位對個別零件進行加工，產品從設計部門三維模型（圖1）并生成二維圖紙（圖2），計劃部門根據圖紙將各零件分配不同車間進行加工，并且企業使用ERP系統進行物料管理。

圖1 發動機三造型

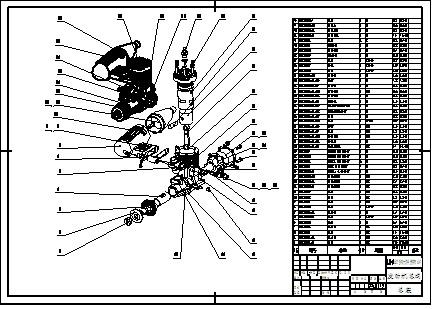

圖2 生成裝配圖

　　圖紙明細表內容包含“序號、代號、名稱、數量、材料、重量、備注、來源、物料編碼、加工車間”信息（圖3），其中“來源、物料編碼、加工車間”信息在圖紙中不顯示，如圖4所示：

圖3 明細表中信息

圖4 圖紙中明細表顯示

　　圖紙信息完成后，進行信息匯總。首先加載匯總報表
　　在“文件”菜單中選擇“應用程序管理器”命令，單擊按鈕或按“Insert”鍵，選擇安裝路徑C:\CAXA\CAXA EB\Add On\EbSumReporter（圖5），單擊“確定”，彈出“應用程序管理器”（圖6），點擊“確定”后，匯總模塊被加載。

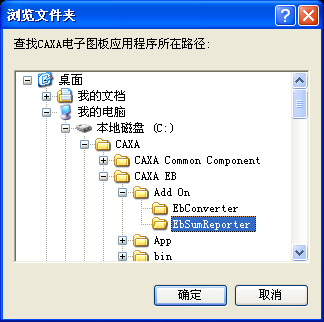

圖5? 匯總模塊家在路徑

圖6 選擇加載模塊

圖7 匯總模塊

　　在“匯總報表”下拉菜單中，單擊“開始匯總”選項，彈出“產品零部件匯總”對話框，如圖8。右鍵點擊產品列表，選擇導入總裝圖，導入完畢，可以看到總裝圖的零部件信息已經顯示到左側列表中，如果還有部件信息需要導入，可一次按照以上方法，選擇導入零部件圖導入。

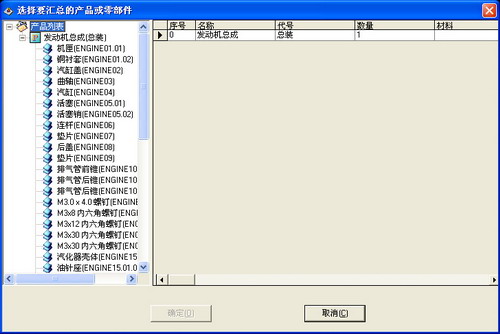

圖8 匯總界面（a）

匯總界面（b）

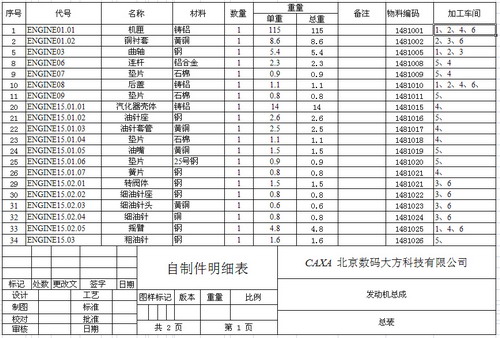

　　圖紙導入完畢，選擇“發動機總成”單擊確定，到達匯總界面。根據生產需要，生成的報表有自制件、外協件、標準件、1車間加工明細表、2車間加工明細表、3車間加工明細表等。以自制件為例，生成報表。右鍵單擊“CAXA自制件明細表”，選擇匯總報表，匯總完畢，內容顯示在右側，如下圖所示。輸出的格式有三種：電子圖板EXB格式，excel格式和XML格式。
