3D CAD實體設計 / 創新兼容 快速智能
【創新兼容 快速智能】
CAXA 3D實體設計是集三維創新設計、工程設計于一體的3D CAD設計工具和平臺產品，具有自主可控的多核專利技術、獨立的文件格式，提供三維數字化方案設計、詳細設計、分析驗證、專業工程圖等完整功能，兼容多種流行三維CAD軟件格式，幫助企業以更快的速度、更低的成本研發出新產品。在專用設備設計、工裝夾具設計、各種零部件設計等場景得到了廣泛的應用。
產品優勢
多引擎+雙模式建模-工程模式和創新模式

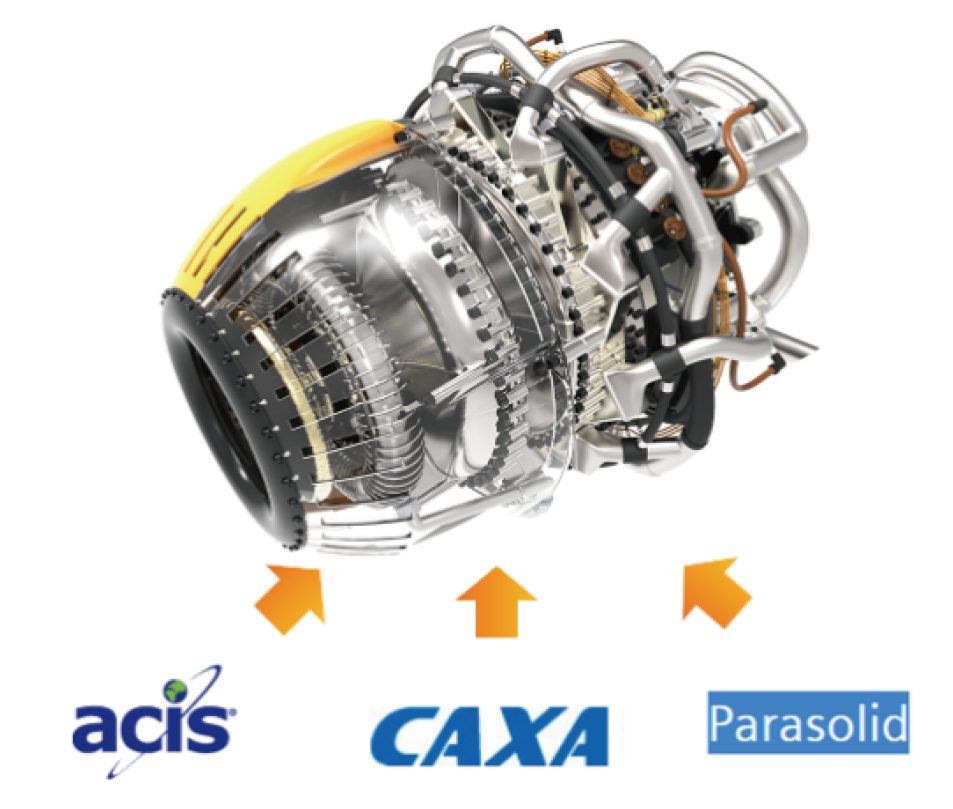

CAXA 3D實體設計擁有自主研發的幾何內核并擁有多引擎機制，可以同時支持自主幾何引擎以及Parasolid、ACIS成熟的商用幾何引擎；提供基于參數化技術的工程模式和基于直接表面編輯技術的創新模式，讓建模更加靈活自由。
設計工藝制造一體化，多專業產品組合和方案組合
CAXA 3D平臺無縫集成了CAXA電子圖板、CAM制造工程師、三維工藝和CAE軟件，可以在同一平臺上輕松進行3D、2D設計和仿真分析、工藝規劃、數控編程。其中，CAXA 3D實體設計產品集成CAXA電子圖板提供專業工程圖功能，不再需要任何獨立的其他二維軟件。

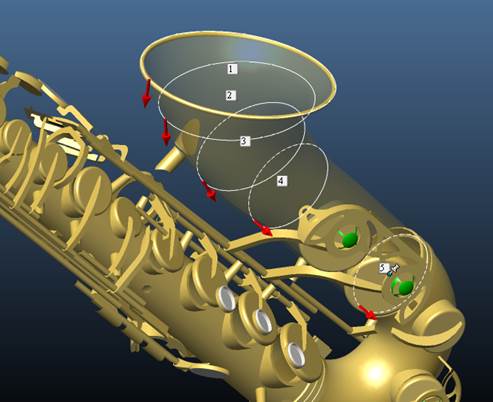

靈活萬能的三維球專利工具，智能化裝配提速三倍
獨特的、“萬能”的三維球工具，為各種三維對象的復雜變換提供了靈活、便捷的操作。設計中70%以上的操作都可以借助三維球工具來實現，徹底改變了基于2D草圖傳統的三維設計操作麻煩、修改困難的狀況，使設計工作更加輕松高效。同時，CAXA 3D實體設計提供智能裝配方式，可以自動判斷裝配位置，自動對齊并根據設定自動添加約束，從而使裝配速度相比傳統的約束裝配方式提高三倍以上。
超過20萬個零件的特大型裝配輕松流暢
CAXA 3D實體設計為了提升大型裝配體的運行顯示速度提供了大裝配模式，使用大裝配模式可以顯著提高在進行大型裝配體設計時的運行效率和顯示速度。通過使用輕量化加載技術可以只加載當前設計所需的數據，大幅減少了模型對內存的占用。

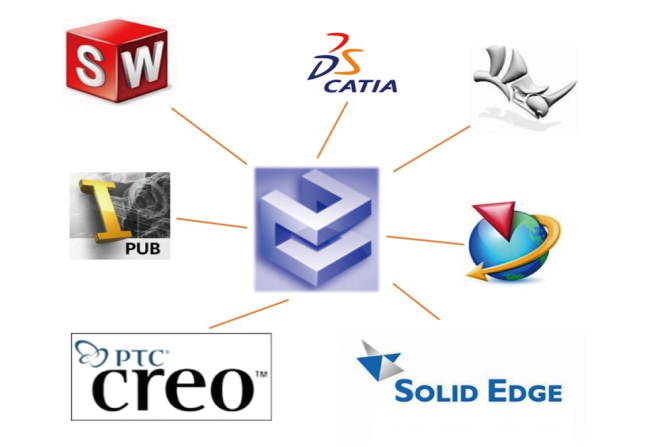

全面兼容各種三維軟件數據格式
支持主流三維CAD軟件數據格式。新版本同步升級了所有數據接口，支持主流三維數據格式從歷史版本到當前最新版本，可以說一機在手、三維格式無憂。同時，支持批量數據格式轉換功能，能夠繼承原來目錄結構，可以按照規則自動后臺轉換執行。

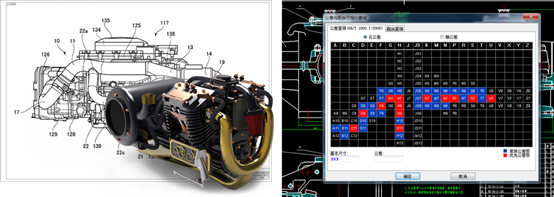

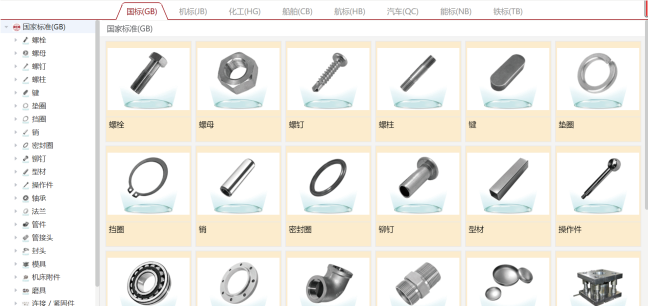

海量標準件庫和零件庫，可參數化設計，快速調取
實體設計提供數以萬計的符合新國標的2D、3D零件庫和構件庫，和國內外知名圖庫廠家合作在軟件中集成3D零件庫和外購件庫供用戶下載使用。此外，可利用參數化與系列件變型設計的機制，輕松地進行系列件參數化設計。
零件設計
CAXA 3D實體設計提供創新模式和工程模式兩種幾何建模方式，將創新模式的快速和簡易性與參數化設計的靈活性和可控性相結合。既可以幫助用戶快速構建3D模型，又能方便進行基于歷史特征的全參數化設計，零件設計中的任何變化，都可以反映到裝配模型和工程圖文件中，確保數據的一致性和準確性。創新模式簡單易用，可大幅提高建模速度，尤其在開發新產品時具有無與倫比的優勢；工程模式是和大多數3D軟件一樣采用全參數化設計思想，模型修改更加方便。用戶可根據個人習慣或具體的零件/裝配設計的需要，兩種建模方式單獨使用或結合使用，可顯著加快設計速度。
裝配設計
快速方便的智能裝配功能，通過設置附著點進行智能裝配。結合設計元素庫和參數化的變形設計功能實現參數化的支持零/部件的裝配間隙檢查、干涉檢查、物理屬性計算，機構運動狀態的動態仿真檢查，產品爆炸圖的生成，及3D BOM的生成等。

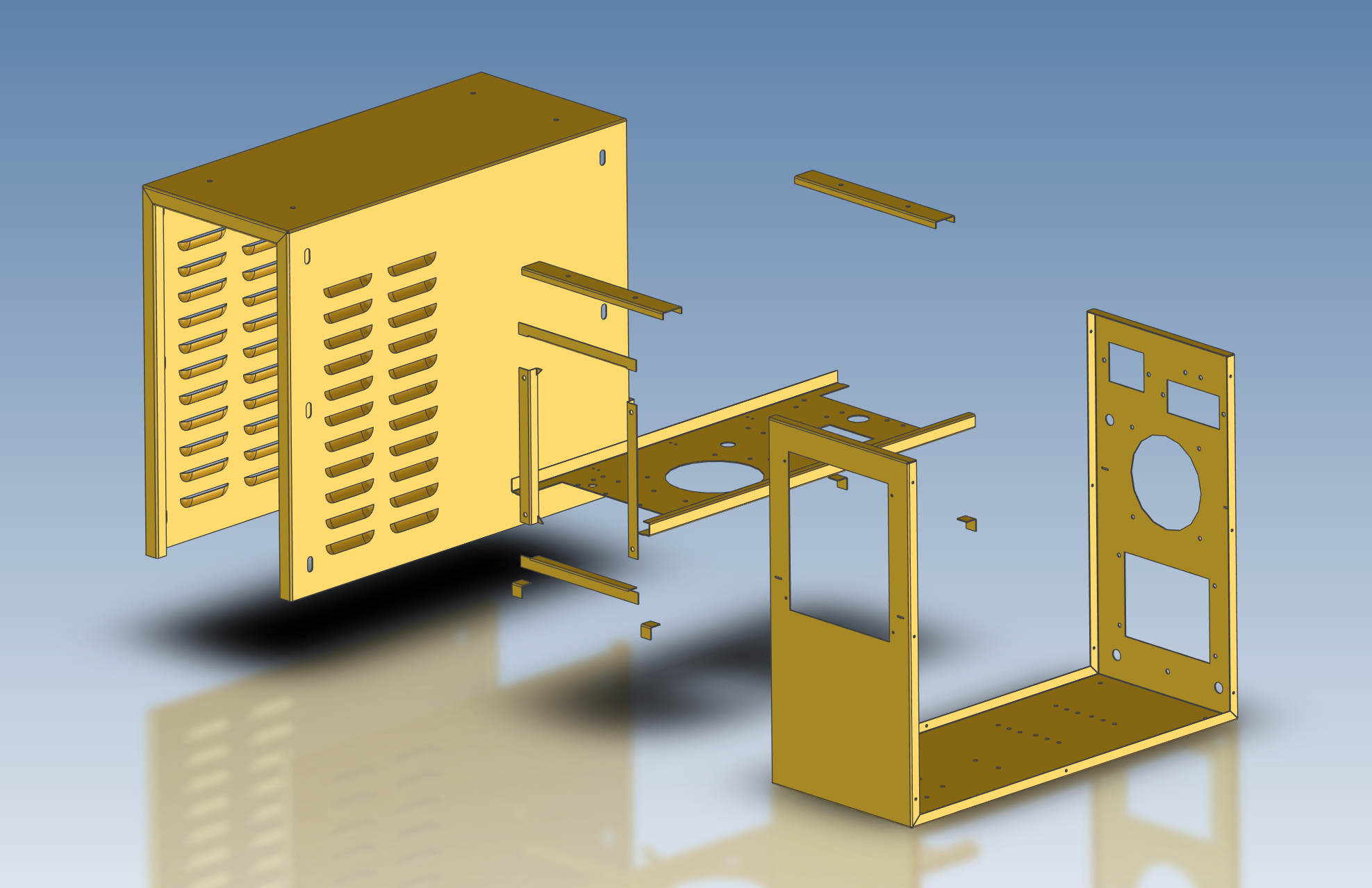

鈑金設計
提供強大的鈑金圖素庫，以及豐富的壓形和沖裁圖素庫，提供草圖編輯、鈑金裁剪、封閉角處理、用戶板材設定和鈑金自動展開計算等功能。支持放樣鈑金、沖壓鈑金工具、實體轉鈑金、沖孔折彎、折彎切口等功能，并且支持在展開、折疊兩種狀態下進行鈑金設計。

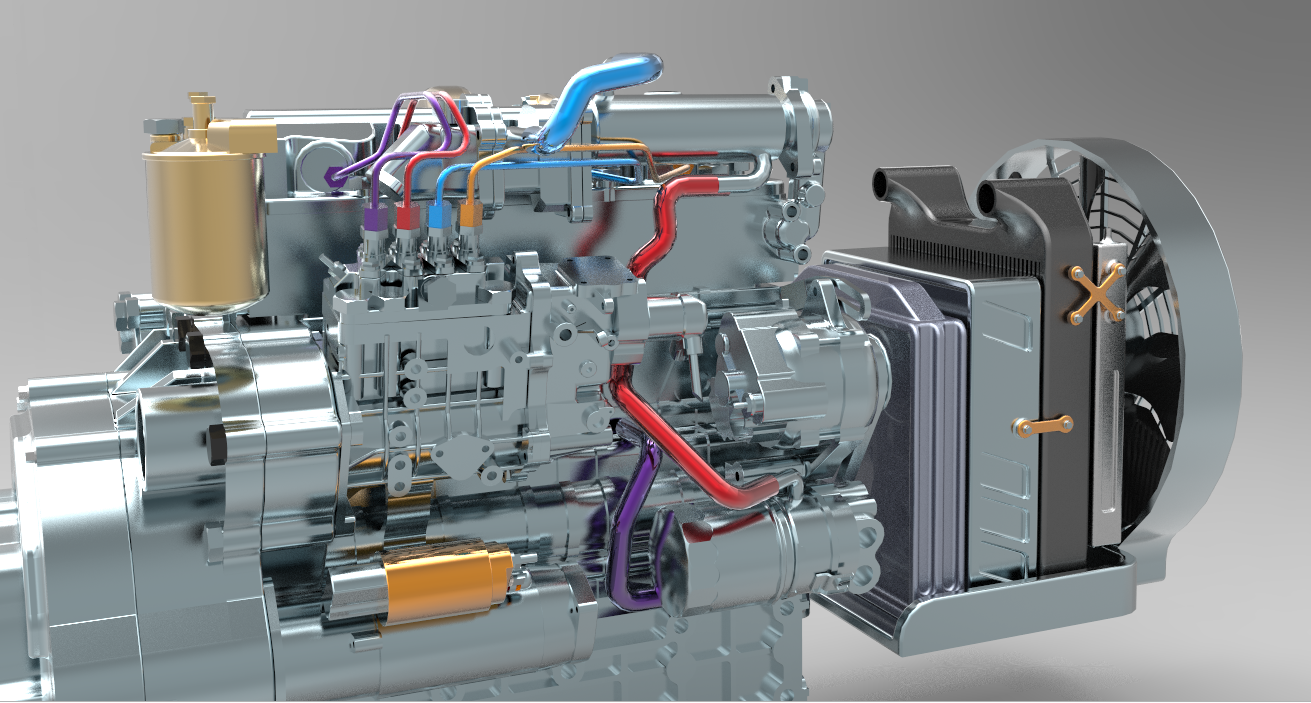

動畫、渲染

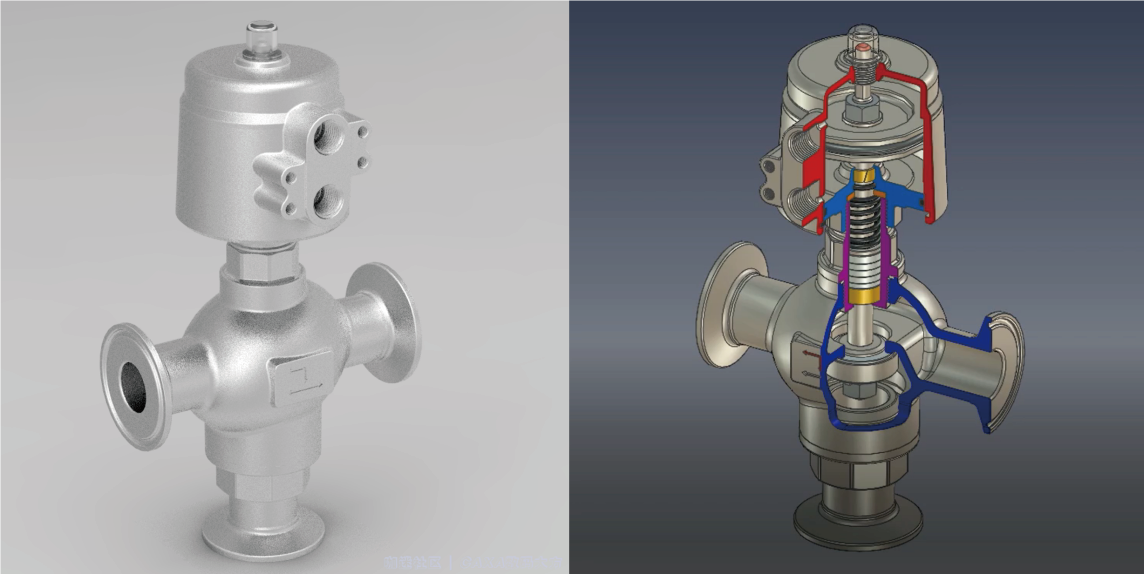

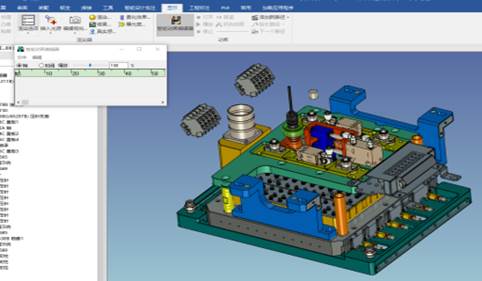

使用CAXA3D實體設計內置的專業動畫、渲染模塊可以生成用于營銷和包裝的照片級效果圖，通過動畫編輯器可以快速的生成裝配、爆炸和運動模擬動畫，為銷售、客服、培訓、技術支持和制造等領域的客戶提供所需的對應資料。專業級的動畫仿真功能，助您輕松制作各種高級的裝配/爆炸動畫、約束機構仿真動畫。幫助您更全面的了解產品在真實環境下如何運轉，最大程度降低對物理樣機的依賴，從而節省構建物理樣機及樣機試驗的資金和時間，縮短產品上市周期。
工程圖
用戶在三維設計環境中就可直接讀取工程圖數據，使用熟悉的2D界面強大的功能繪制工程圖，并在其中創建、編輯和維護現有的 DWG/DXF/EXB 等數據文件。工程師可自由使用豐富的符合新國標的參數化標準零件庫和構件庫。支持多文件BOM的導入、合并、更新等操作；支持3D和2D數據相互直接讀取，而不再需要任何中間格式的轉換或數據接口；支持定制符合國標的二維工程圖模板。
曲面造型及處理
多樣的曲面造型及處理方式。提供了包括網格面、多導動線放樣面、導動面、直紋面、拉伸面、旋轉面、偏移面等曲面生成功能，以及曲面延伸、曲面搭接、曲面過渡、曲面裁剪、曲面補洞、還原裁剪面、曲面加厚、曲面縫體等曲面編輯功能，能夠實現各種高品質復雜曲面及實體曲面混合造型的設計要求。

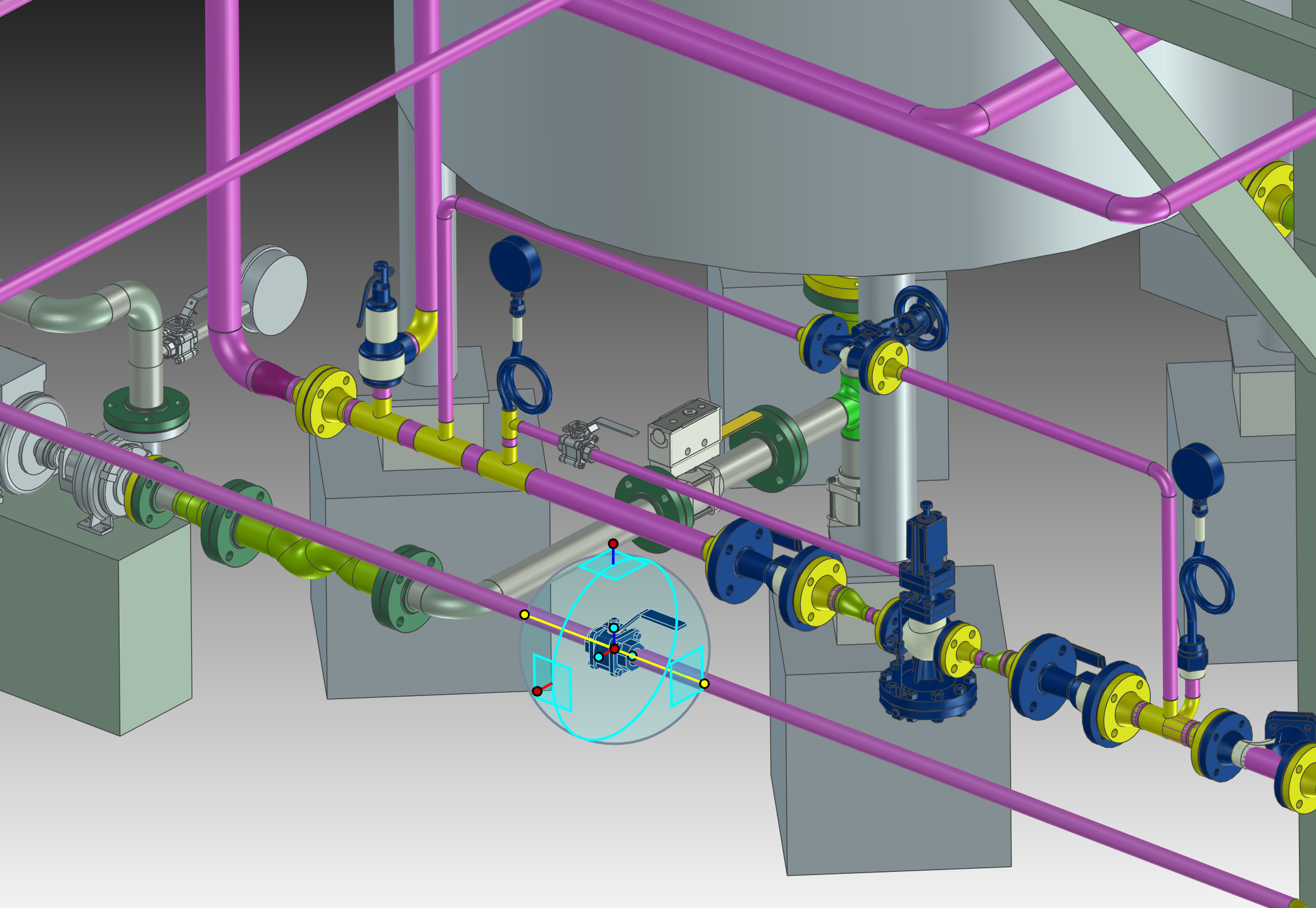

管路設計
支持參數化的模型驅動，提供常用的管路零部件庫，包括法蘭、管接頭、三通、異徑管等常用管路零件，允許用戶自定義管路零件庫。支持自動布路功能，同時也可以根據給定的參數自動創建焊接縫隙，快速生成管路布局圖及管路材料清單。

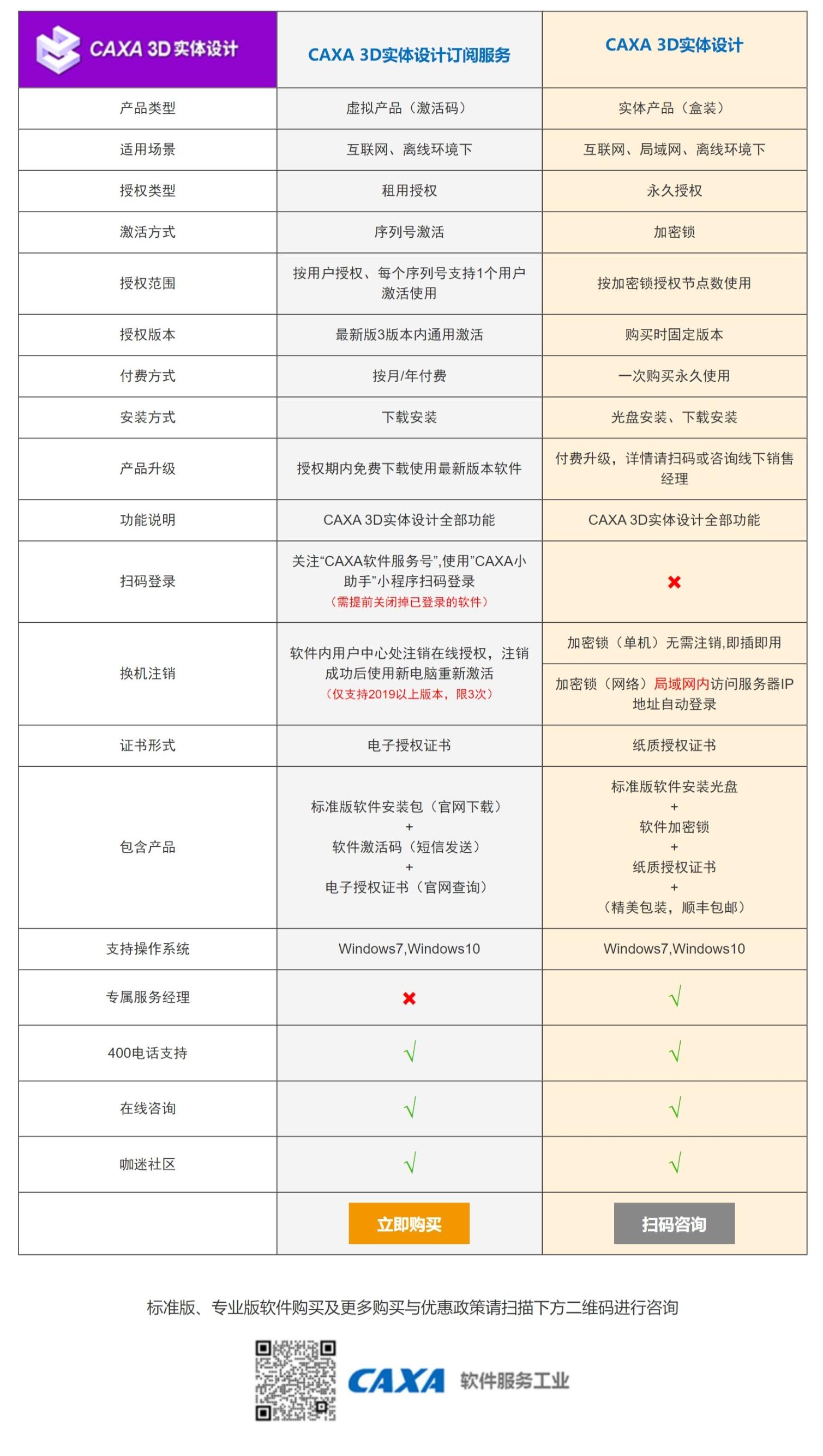

授權靈活，比想象的更省錢
CAXA 3D實體設計訂閱服務和CAXA 3D實體設計兩款產品，不管你是大型企業、中小型企業，還是個人用戶，總有一款全面滿足你的需求。
華析A-CAE for CAXA 3D
北京華析科創軟件科技公司推出的完全集成于CAXA 3D的“華析A-CAE for CAXA 3D”( 華析A-CAE) CAD/CAE集成工具。華析A-CAE是特別針對CAD環境中的CAE模擬而設計開發的高級多線程CAE設計軟件。它的快速求解器能在幾十秒內解決百萬方程規模的大型問題，可滿足通用入門級至高級設計模擬需要。
華析A-CAE采用獨有的 SefeaTM （Strain-Enriched FEA，富應變有限元分析）技術。Sefea 是最新豐富有限元素方法，它改良 CAD 環境模擬中常用的低階元素，使分析可達二階元素的精度，而計算成本僅相當于一階元素。此外還具有自動生成，更加耐用，無中、邊節點噪聲，降低用戶門檻，能讓入門級用戶達到專家級用戶分析精度等優點。
華析A-CAE與CAXA 3D實現無縫集成，便于用戶對產品進行優化。用戶可先進行一次CAE分析后復制，然后根據分析結果優化CAD模型。修改CAD后，用戶不需再次進行CAE設置，可使用同步在幾秒內更新并再次求解，然后就可方便地比較模型更改前后CAE分析結果的變化。
產品功能
1. 華析A-CAE能直接完全耦合應力、熱、電和流體等多物理場，進行以下分析類型：
靜態/穩態分析：邊界條件和結果是恒定的。也可使用多步命令查看系統達到穩態的過程。

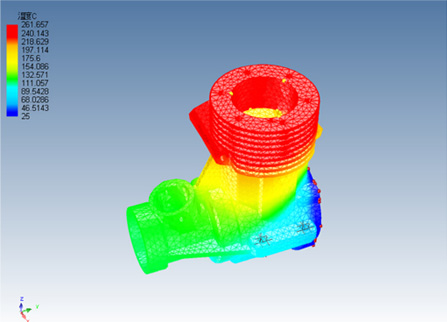

圖 二沖程發動機力熱耦合分析

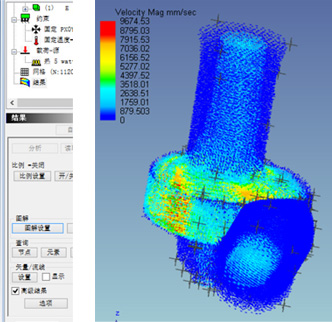

圖 流體結果耦合

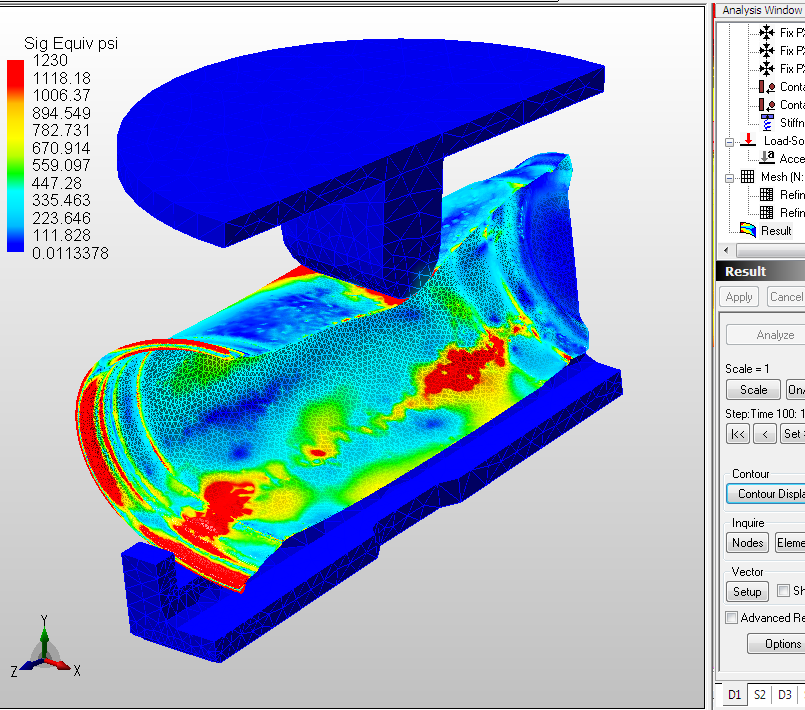

圖 壓潰載荷測試
動圖
動態/瞬態分析：邊界條件和結果的大小可以是時變的。

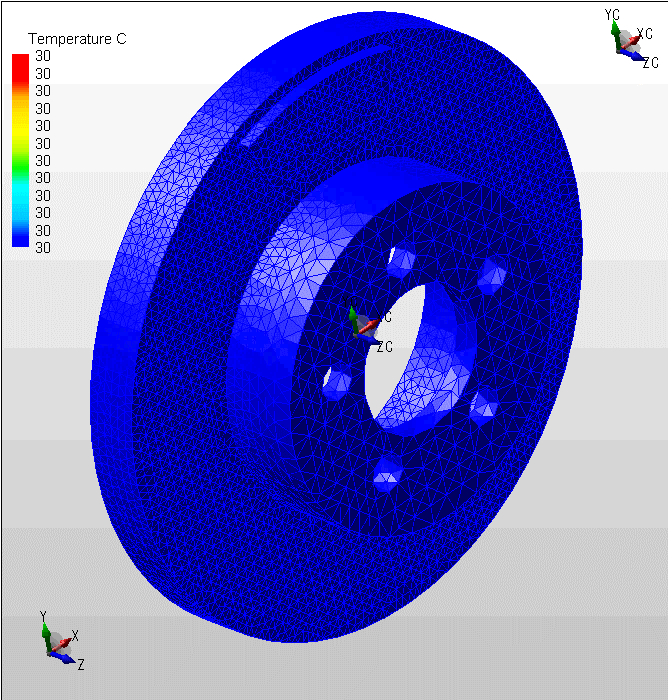

圖 剎車片力熱耦合

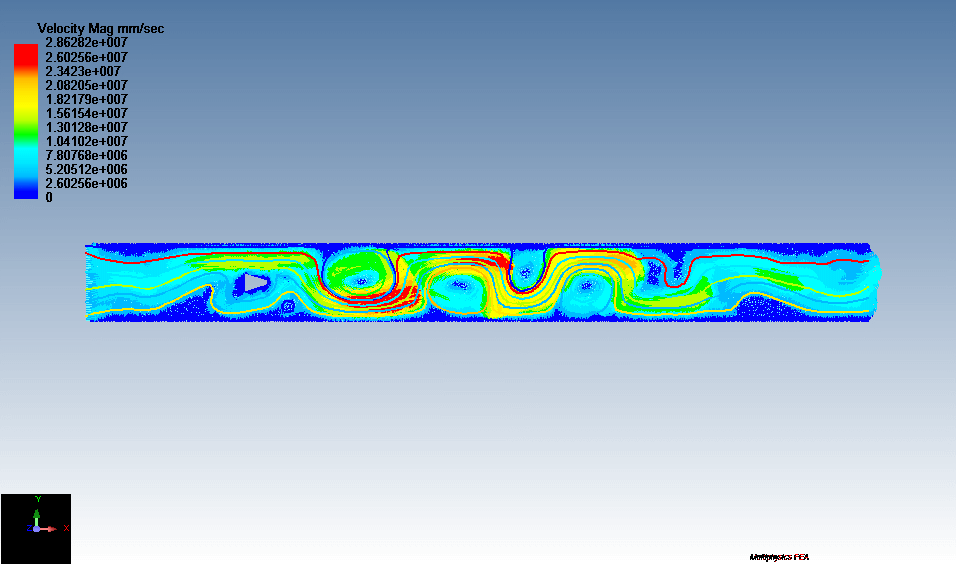

圖 渦街流量計分析

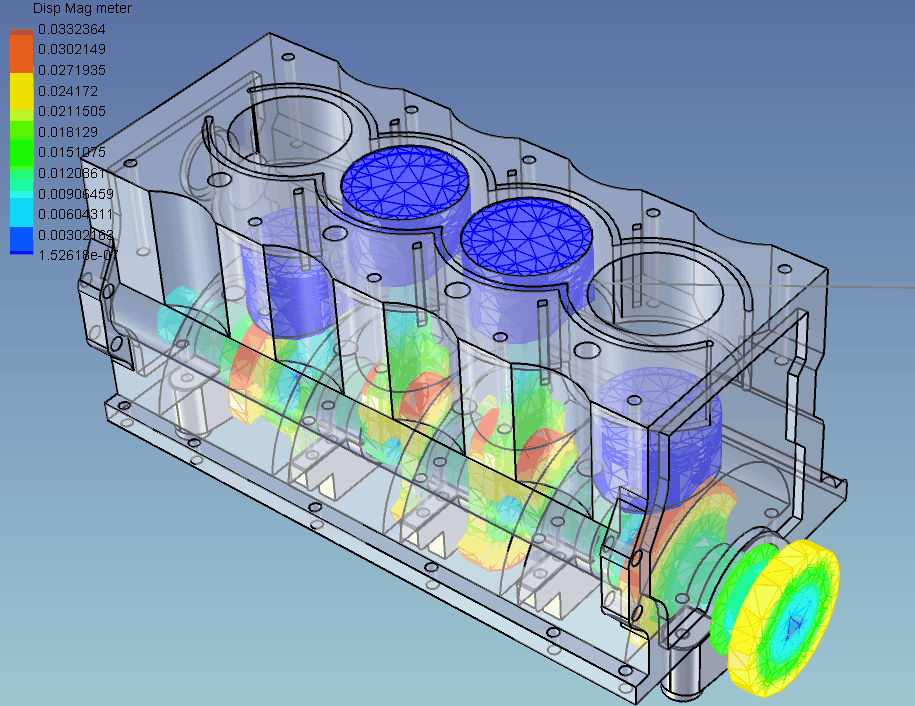

圖 缸體
屈曲/不穩定分析：計算有負荷的失穩屈曲模型，獲得結構特征值。
圖 方盒架沖擊

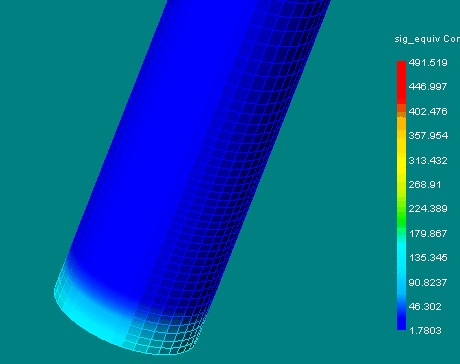

圖 管沖擊

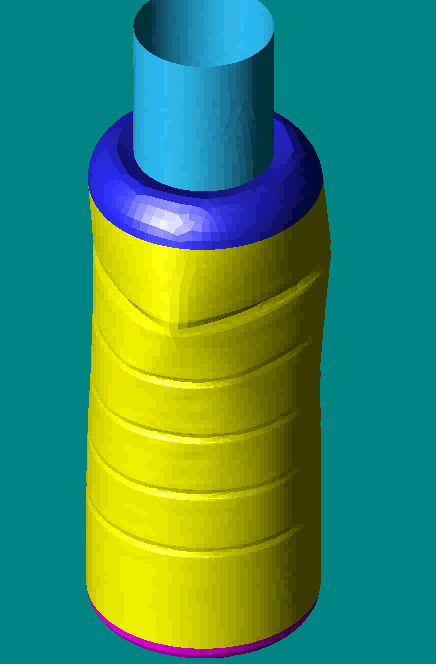

圖 塑料桶失穩

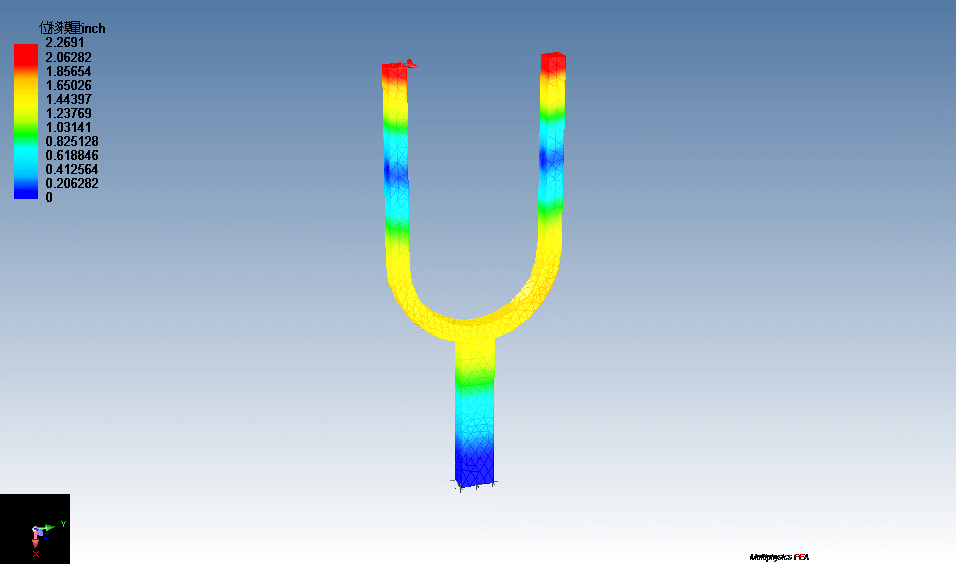

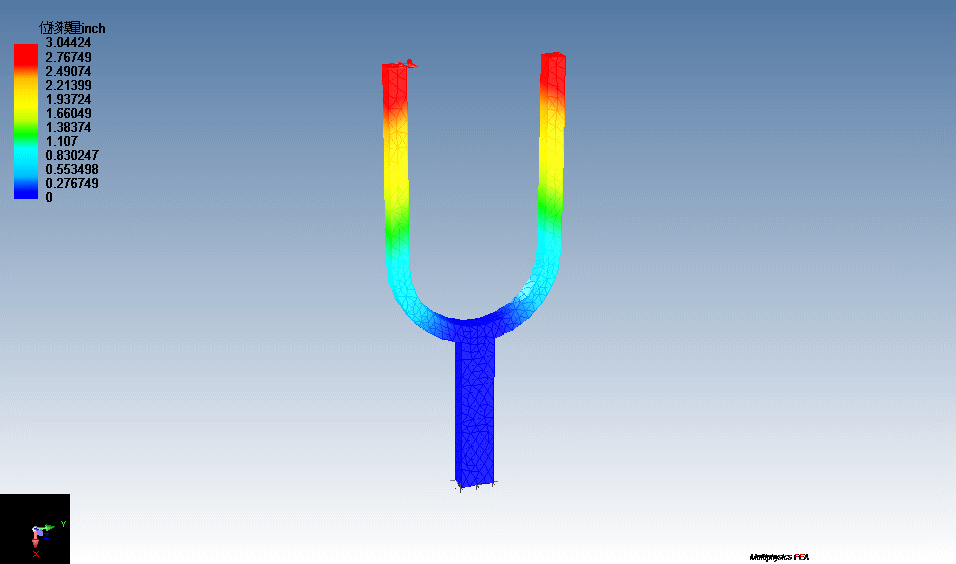

模態分析/振動模式分析：用于計算諧波共振模型的振型和頻率。
頻域分析: 分析施加了特定頻率范圍內載荷或約束的模型，來確定是否發生動態載荷放大效應。
2.結果輸出類型
變形動畫。可暫停、向前、向后和自動步進控制播放
局部結果查詢、計算和繪圖。可對某部分結果查詢、積分/求和，或繪制結果隨時間的變化/隨幾何位置的變化
使用切面，顯示模型內部的結果，或積分切面上的結果
自動輸出AVI 動畫和bmp結果圖
可用云圖滑動條更改云圖范圍，便于識別結果重要極值
動態流線滑動條可顯示流線結果，幫助用戶快速了解熱流物理性、流向和3D物理性
可自動輸出分析報告，報告形式是包含文字和圖片的html文件，內容淺顯易懂，內容包含分析概述和結果分
軟件優點：華析A-CAE上手快，能更快為企業帶來價值。
獨有的Sefea 技術：Sefea元素綜合傳統一階TET4和二階TET10元素優點，具有計算更快、精度更高，且具有自動生成，無中、邊節點噪聲的優勢。
程序包括自動接觸、自動捆綁等智能操作功能，用戶無需技術背景也能很好應用。

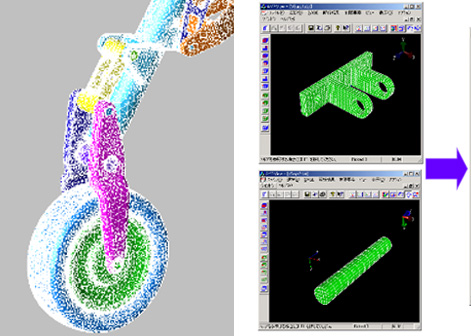

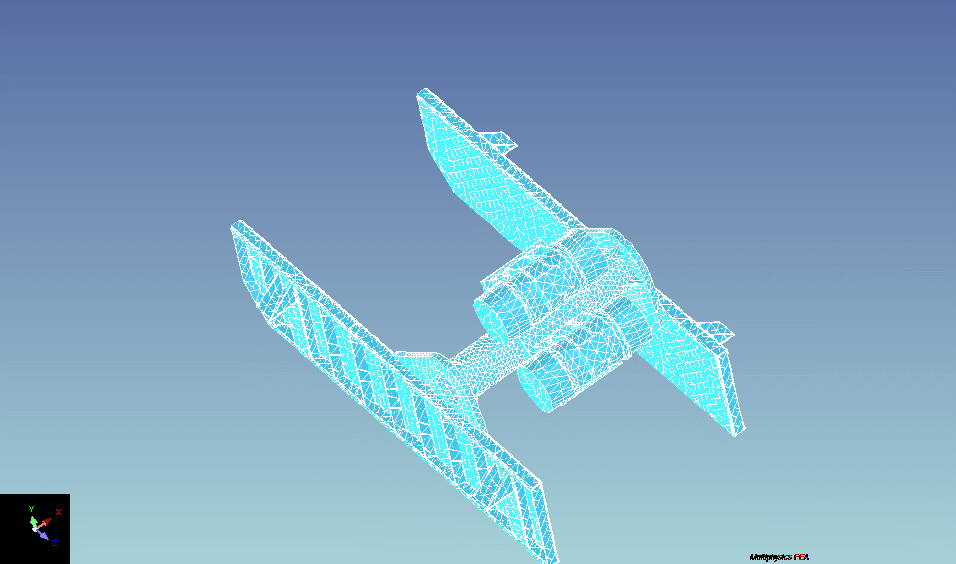

自動捆綁技術
自動接觸技術
程序操作過程僅需按分析樹圖順序，依次填寫中5到6個葉圖所對應的頁面，使用更直觀。
軟件幫助快捷，用戶使用前不再需要學習冗長復雜的手冊，可在使用時直接按下F1鍵，即可彈出用戶當前頁面的各條目的介紹和解釋。

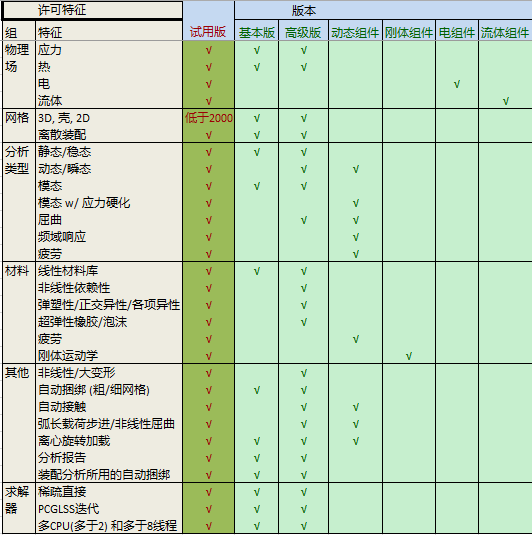

華析A-CAE包含試用版，基本版，高級版。高級版還可通過功能添加繼續增強分析能力。各版本功能列表如下：
CAXA 3D實體設計 管路模塊
CAXA 3D 管路模塊，專為工程師提供全面的管路設計解決方案。該模塊支持從簡單的管道布局到復雜的管路系統設計，具備高效的參數化設計功能，能夠顯著提升設計效率和準確性。幫助工程師實現高效、精確的管路設計。
直觀操作，輕松上手

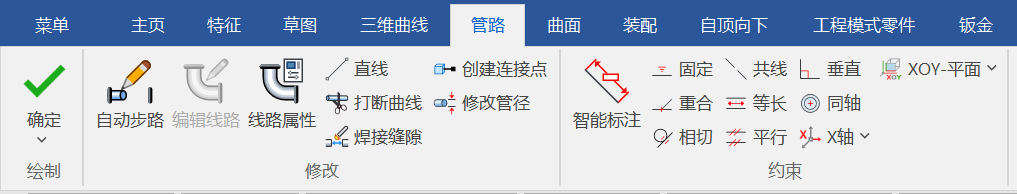

簡潔直觀的用戶界面，豐富的工具欄和功能按鈕，讓設計工作更加得心應手。
功能全面，滿足多樣化需求

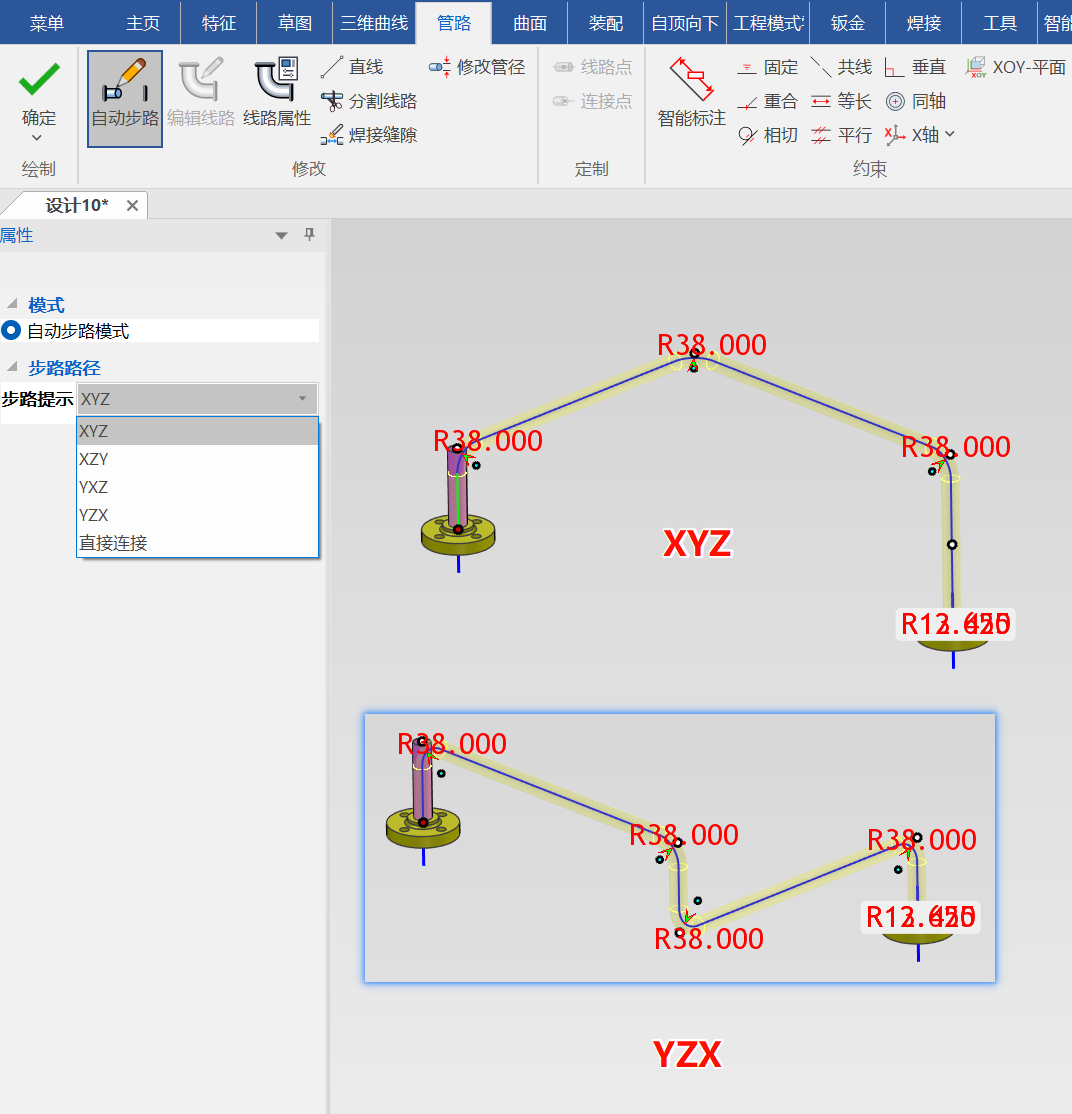

提供標準管路零件庫，包括法蘭、彎管、三通、四通、異徑管等，支持自定義管路零件庫。從參數化設計到自動步路，從分割線路到焊接縫隙 ，CAXA 3D 管路模塊提供一站式解決方案。
參數化管路設計，全面提升設計效率
支持根據三維模型創建工程圖，包括標準三視圖、軸測圖。自動匯總統計管路及配件材料。通過參數化設計，快速創建三維管路模型。根據三維參數化編輯功能，實時調整管路參數，快速滿足設計需求。
SMC(中國)有限公司
世界著名的氣動元件綜合制造商,氣動元件的全球市場占有率高達26%,SMC（中國）有限公司是世界上最大的氣動元件生產和出口基地之一，產品銷售全球55個國家和地區。SMC（中國）有限公司從2004年就開始使用CAXA 2D/3D產品，CAXA 3D實體設計軟件的快速設計、智能裝配技術大幅提高了設計人員的設計速度，得到了技術人員的認可。在2017年，公司將生產部門的軟件統一切換到CAXA 3D實體設計。
廣州市環境衛生機械設備廠有限公司
廣州市環境衛生機械設備廠有限公司是國內生產環衛專用設備的最大廠家之一，是集科研、生產、銷售于一體的環衛專用車輛現代生產企業，廣州市著名商標“廣環”的所有者。

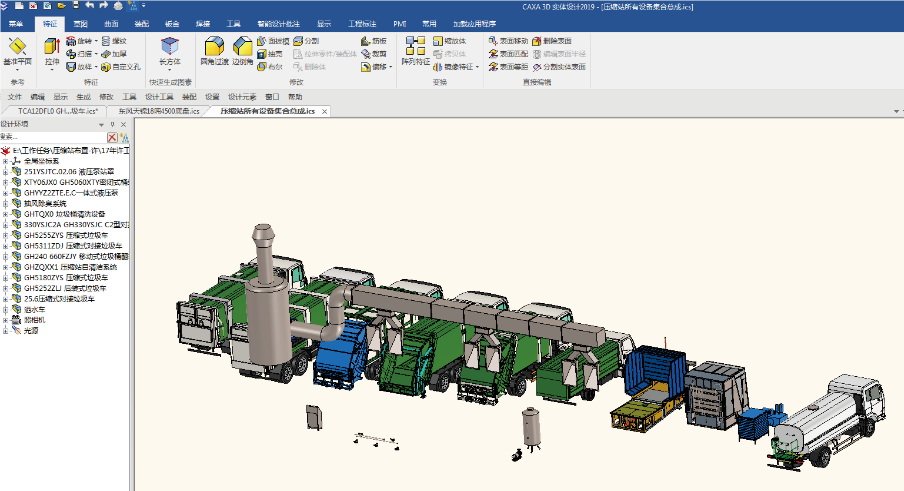

“CAXA 3D實體設計幫助我們廠縮短了產品從研發、生產到交付給客戶的周期，改變了傳統的只有二維圖紙在整個廠流轉的模式，使設計準確性更高，設計思路更清晰，方便向下游環節的交流，生產車間工人理解圖紙更容易，減少了很多原有的出錯率。”廣環廠產品研發中心工程師高興地介紹CAXA 3D實體設計在廣環的應用。
北京石油機械有限公司
北京石油機械有限公司是石油鉆采裝備專業制造企業。主要產品有頂部驅動鉆井裝置、隨鉆儀器、螺桿鉆具、地面防噴器控制裝置等產品。北京石油機械有限公司使用CAXA 3D實體設計軟件建立“頂驅”產品的數字樣機，大幅縮短了新產品的研發周期，打破了國外對頂驅設計制造技術的壟斷，頂驅裝置獲得國家機械工業科學技術獎二等獎、中國石油集團公司技術創新一等獎。

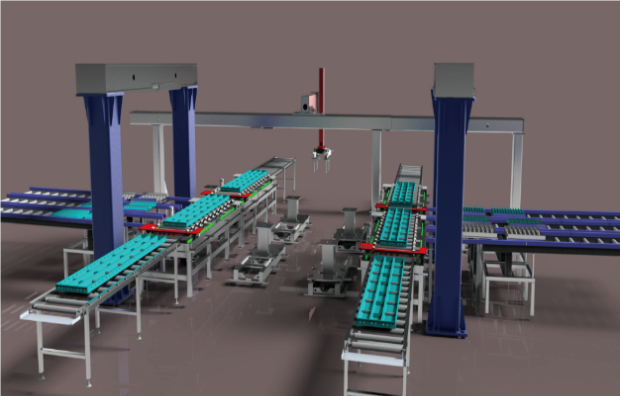

寧夏小牛自動化設備有限公司
寧夏小牛自動化設備有限公司是光伏行業領先的自動化設備制造商，形成了劃片串焊一體機、高精度排版機、匯流帶焊接機及疊瓦設備等覆蓋光伏產線的關鍵設備的產品線。小牛在研發高速劃片串焊一體機時，市面上其他多家廠商也在研發同款、同速機型，這就給小牛工程師自身帶來了挑戰。CAXA實體設計以其優異、快捷的建模方式，協助小牛工程師解決了超大模型總裝、快速輸出BOM等難點，樣機在短短不到4個月的時間內破殼而出！這一戰略性機型的誕生，使得小牛自動化在光伏多主柵領域獨占鰲頭，涅槃重生。

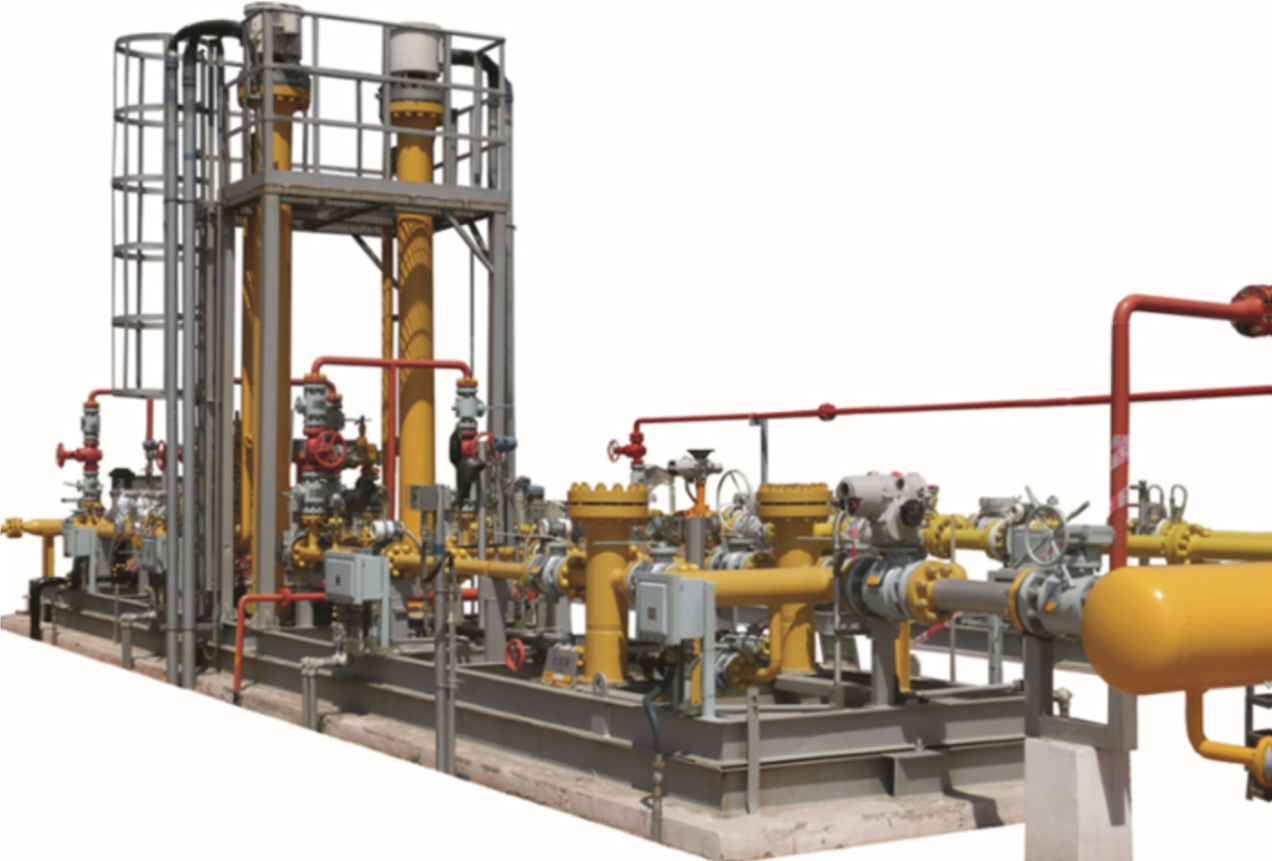

博思特能源裝備(天津)股份有限公司
博思特能源裝備(天津)股份有限公司是集裝備制造、設計咨詢、工程總包為一體的擁有核心技術的油氣儲運解決方案公司。博思特的產品對參數化設計有很高的要求，零部件全部參數化，產品設計時直接調取參數化的零部件進行裝配，CAXA3D實體設計的開放式的參數化圖庫和智能裝配技術完全滿足了博思特的要求，同時CAXA根據博思特對圖庫管理的需求開發了基于局域網的參數化圖庫管理功能，解決了圖庫的共享和實時更新的問題。
廣州里工實業有限公司
里工實業是一家行業領先的軟硬一體智能制造解決方案提供商，擁有38年的精密制造和柔性夾具技術積累及近10年的人工智能和工業機器人能力沉淀。CAXA 3D能夠兼容和繼承里工實業產品歷史設計數據，功能完全可以滿足現有產品的設計需求、價格優勢明顯，能夠滿足公司長期發展規劃，滿足信息系統集成需求，并能夠提供貼近用戶的培訓服務。目前里工的研發、技術、生產等多個部門都在使用CAXA軟件，并得到同事們的一致認可。

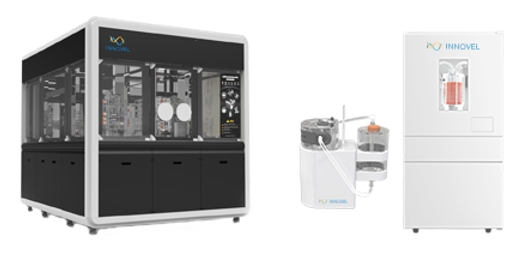

英諾維爾智能科技（蘇州）有限公司

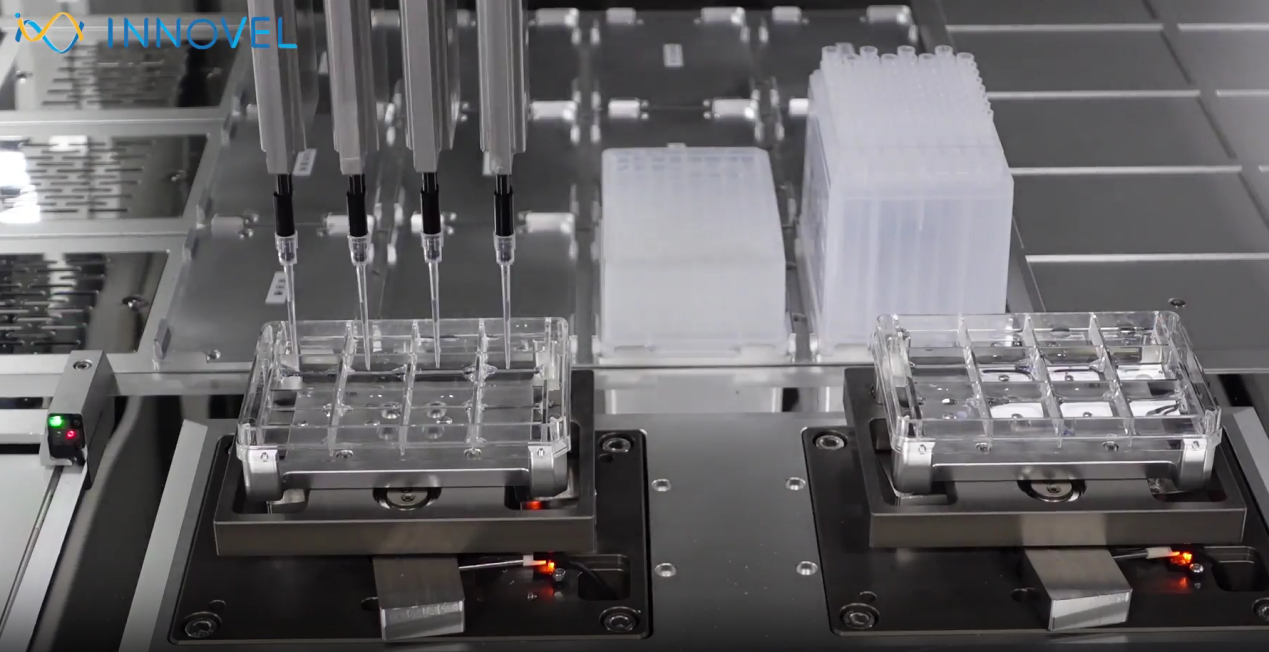

英諾維爾智能科技（蘇州）有限公司是一家生物智能生產解決方案提供商，主要提供批量研究與工業規模化生產、檢測、存儲的全生產線智能化系統，主營產品為免疫細胞產品生產系統。近些年，英諾維爾多次增購CAXA 3D實體設計軟件，通過設計標準化、通用件庫、批量轉化、BOM清單一鍵輸出、輕量化文件輸出等技術服務與軟件功能，CAXA 3D幫助設計工程師提高工作效率，同時也幫助企業節約了設計工具采購成本。

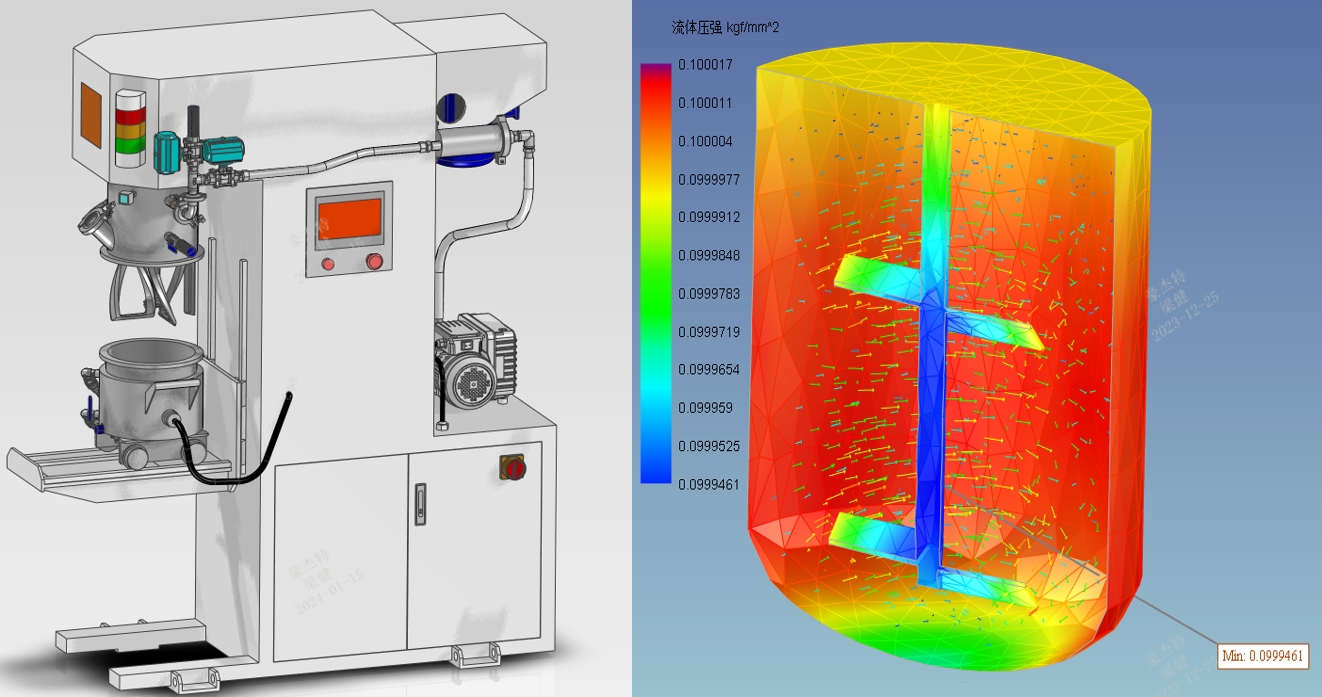

柳州市豪杰特化工機械有限責任公司
豪杰特是一家業界知名的“智能系統裝備和整體解決方案”提供商，專為二次電池、超容、光伏、高端精細化工等新興行業提供工業過程設備系統，包括粉液上料系統、合漿系統和漿料上料系統、自動化/數字化控制系統等。豪杰特從2023年開始使用CAXA設計平臺逐漸替換原有國外的設計軟件，CAXA 3D 實體設計集成的專業工程圖模塊與3D模型完全關聯，內置豐富的符合最新國標的圖庫，出圖效率非常高；CAXA 3D實體設計的有限元模擬結果跟國外產品的分析結果幾乎一致，確保了切換平臺后數據的可靠復現，其中流體分析的運算速度和資源占用還優于國外產品。

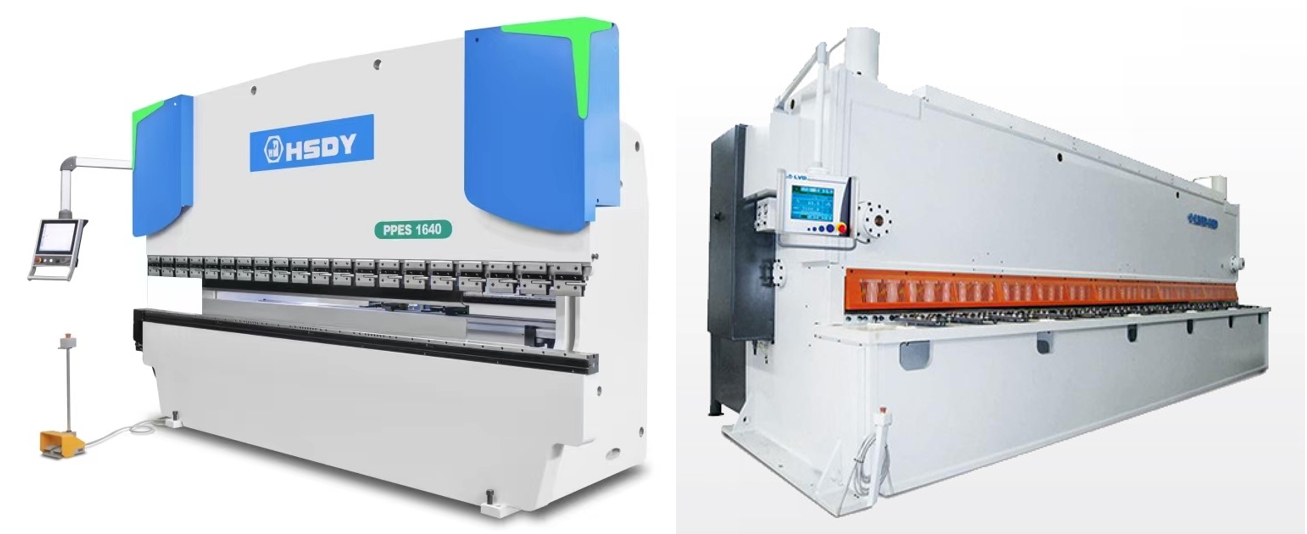

湖北三環鍛壓設備有限公司
湖北三環鍛壓設備有限公司是鍛壓機床行業的重點骨干企業，公司主要生產數控折彎機、數控剪板機、數控轉塔沖床、激光切割機、數控冷鐓機、開卷剪板機、精鍛機大直縫管成形設備和礦用可移動式救生艙等十一大類二百多種規格的金屬加工成形設備。三環鍛壓在產品的設計中常采用組焊件設計，CAXA 3D實體設計針對組焊件設計中常用的裝配特征、多實體設計的功能進行了完善和增強，滿足了企業實際設計生產的需求。CAXA 3D實體設計3D/2D完全關聯，解決了原有設計平臺2D和3D是兩個獨立的軟件，數據不能同步更新的問題。

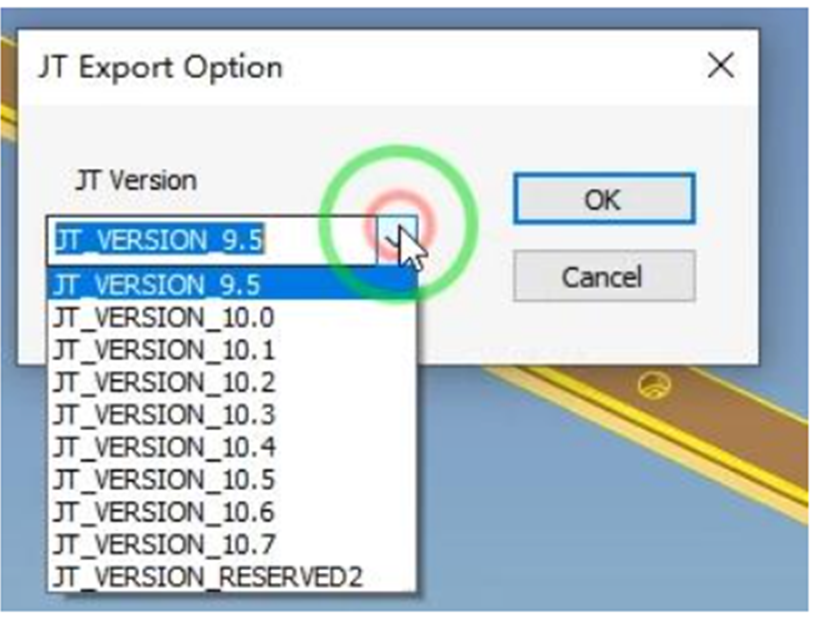

支持JT格式輸出(需單獨購買)
JT是西門子公司推出的輕量化的三維格式，用于產品可視化、協助和CAD數據共享。
2023版本支持輸出JT格式文件，輸出的版本支持9.5~10.7。
華析A-CAE for CAXA 3D
北京華析科創軟件科技公司推出的完全集成于CAXA 3D的“華析A-CAE for CAXA 3D”( 華析A-CAE) CAD/CAE集成工具。華析A-CAE是特別針對CAD環境中的CAE模擬而設計開發的高級多線程CAE設計軟件。它的快速求解器能在幾十秒內解決百萬方程規模的大型問題，可滿足通用入門級至高級設計模擬需要。
華析A-CAE采用獨有的 SefeaTM （Strain-Enriched FEA，富應變有限元分析）技術。Sefea 是最新豐富有限元素方法，它改良 CAD 環境模擬中常用的低階元素，使分析可達二階元素的精度，而計算成本僅相當于一階元素。此外還具有自動生成，更加耐用，無中、邊節點噪聲，降低用戶門檻，能讓入門級用戶達到專家級用戶分析精度等優點。
華析A-CAE與CAXA 3D實現無縫集成，便于用戶對產品進行優化。用戶可先進行一次CAE分析后復制，然后根據分析結果優化CAD模型。修改CAD后，用戶不需再次進行CAE設置，可使用同步在幾秒內更新并再次求解，然后就可方便地比較模型更改前后CAE分析結果的變化。
產品功能
1. 華析A-CAE能直接完全耦合應力、熱、電和流體等多物理場，進行以下分析類型：
靜態/穩態分析：邊界條件和結果是恒定的。也可使用多步命令查看系統達到穩態的過程。
圖 二沖程發動機力熱耦合分析
圖 流體結果耦合
圖 壓潰載荷測試
動圖
動態/瞬態分析：邊界條件和結果的大小可以是時變的。
圖 剎車片力熱耦合
圖 渦街流量計分析
圖 缸體
屈曲/不穩定分析：計算有負荷的失穩屈曲模型，獲得結構特征值。
圖 方盒架沖擊
圖 管沖擊
圖 塑料桶失穩
模態分析/振動模式分析：用于計算諧波共振模型的振型和頻率。
頻域分析: 分析施加了特定頻率范圍內載荷或約束的模型，來確定是否發生動態載荷放大效應。
2.結果輸出類型
變形動畫。可暫停、向前、向后和自動步進控制播放
局部結果查詢、計算和繪圖。可對某部分結果查詢、積分/求和，或繪制結果隨時間的變化/隨幾何位置的變化
使用切面，顯示模型內部的結果，或積分切面上的結果
自動輸出AVI 動畫和bmp結果圖
可用云圖滑動條更改云圖范圍，便于識別結果重要極值
動態流線滑動條可顯示流線結果，幫助用戶快速了解熱流物理性、流向和3D物理性
可自動輸出分析報告，報告形式是包含文字和圖片的html文件，內容淺顯易懂，內容包含分析概述和結果分
軟件優點：華析A-CAE上手快，能更快為企業帶來價值。
獨有的Sefea 技術：Sefea元素綜合傳統一階TET4和二階TET10元素優點，具有計算更快、精度更高，且具有自動生成，無中、邊節點噪聲的優勢。
程序包括自動接觸、自動捆綁等智能操作功能，用戶無需技術背景也能很好應用。
自動捆綁技術
自動接觸技術
程序操作過程僅需按分析樹圖順序，依次填寫中5到6個葉圖所對應的頁面，使用更直觀。
軟件幫助快捷，用戶使用前不再需要學習冗長復雜的手冊，可在使用時直接按下F1鍵，即可彈出用戶當前頁面的各條目的介紹和解釋。
華析A-CAE包含試用版，基本版，高級版。高級版還可通過功能添加繼續增強分析能力。各版本功能列表如下：
