西安煤礦機械有限公司-CAXA 電子圖板應用案例
公司概況

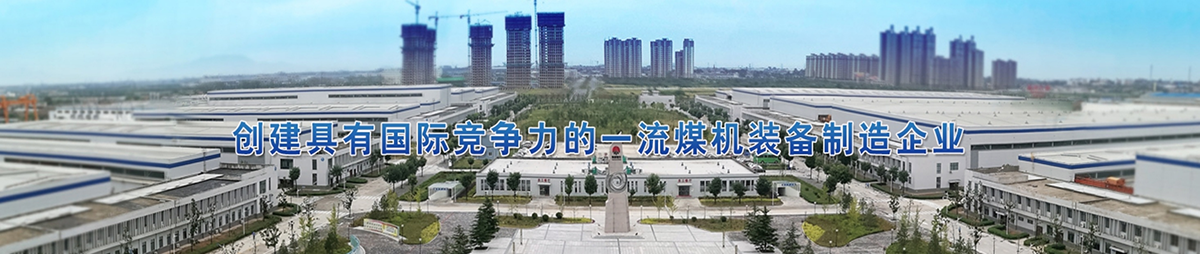

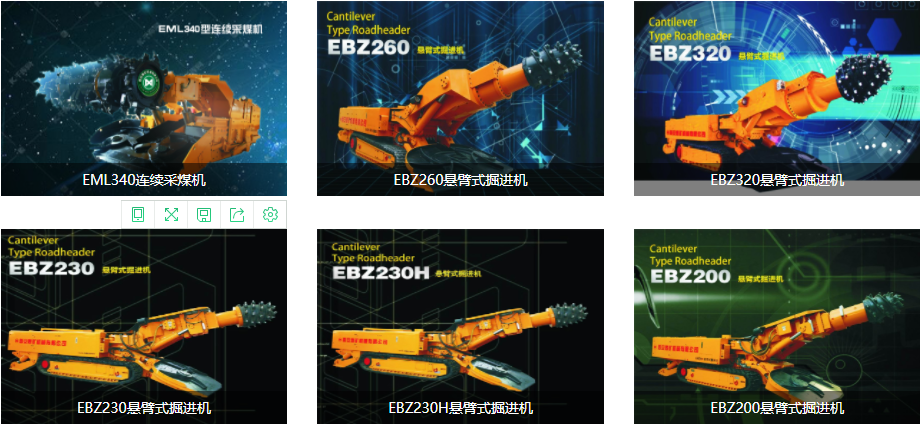

西安煤礦機械有限公司（以下簡稱西煤機）是我國集采煤機、掘進機、礦井提升專用設備智能化研究的大型國有高新技術企業。公司坐落于西安，現有員工1400余人，其中工程技術人員300余人，高級工程師及以上職稱50余人。公司產值10個億左右，主營產品有采煤機、掘進機、防爆電氣產品、礦井專用設備、礦用通訊設備、工程機械及其配件等。
西煤機在煤機裝備行業中排名前列，在采煤機、掘進機品類當中排行業前三。其產品先后被評為省、部 “優質產品”，“國家銀質獎”、“陜西省名牌產品”， 國家能源煤礦采掘機械裝備研發（實驗）中心、博士后科研工作站、陜西省煤礦機電工程技術研究中心、院士專家工作站、西安市“高技能人才培養基地”等先后落戶企業。公司自主研制的智能化交流電牽引采煤機，填補了國內綜采工作面無人化連續推進的空白，可替代同等功率的進口采煤機。
項目概況
公司從2008年至今持續和CAXA合作，全面上線了CAXA PLM+CAD+CAPP系列軟件，其中CAD應用了70多個節點。西煤機的設計模式是機電一體化的大型裝備行業企業，整個信息化過程CAXA數碼大方都有參與其中。它以兩大主線、四大系統融合貫通要求，CAXA PLM系統作為核心關鍵，有效支撐了企業精細化管理應用，有效保障了信息標準化體系和信息安全管理體系。
西煤機持續應用CAXA 電子圖板的工具軟件，不斷深化管理系統與CAXA的合作，并在2021年成功替換SmarTeam PDM+CAXA V5CAPP系統，并將歷史數據全部遷移應用，同時實踐驗證和優化了PLM方案產品，滿足行業應用。作為公司典型重點項目的實施推進，積累了對大項目實施管控和高質量交付的經驗，促進項目實施規范標準化對標。
西煤機是CAXA CAD電子圖板2007的老用戶，隨著公司的發展，公司采購了許多新的設備與操作系統，核心痛點就在于老的07版電子圖板無法全面適配和兼容新的硬件與操作系統，例如新的4K顯示屏、Win10操作系統等。另一個核心痛點就是對新的PLM的對接，由于西煤機升級了新的CAXA PLM系統，所以也需要配套升級新的二維繪圖工具軟件。
實際上本項目涉及到的產品除了電子圖板，還有CAXA 工藝圖表、CAXA PLM系統管理、ERP集成等，本次主要介紹2D電子圖板。
應用情況
西煤機日常近60多人進行產品設計和瀏覽審圖，工作人員每天使用電子圖板時長達到八小時，基本上只要不出差就會實時登錄使用。主要應用于的目標產品：采煤機、掘進機、配套工裝，設計模型一般包括幾十個零部件。
西煤機的軟件應用有以下特點：
產品體積大，生產批量很小，生產周期長，屬于典型的多品種小批量生產。產品屬于定制化的重型煤礦機械，交貨期短，且插單現象頻發，產品結構復雜，材料、工藝特殊，工序多、涉及專業范圍廣，團隊在機電一體化設計方面有豐厚的經驗。品種多， 周期長，難于做到對生產過程的實時管控。
設計模式有兩種：
新訂單設計模式。結合CAXA PLM管理系統，由設計人員根據訂單信息在CAXA電子圖板中/EDA軟件進行研發設計。設計完成后導入CAXA PLM系統自動提取生成新的設計BOM，并完成圖紙的審批、簽字、歸檔、下發。
工程訂單設計模式。由于西煤機應用CAXAPLM已經很多年，搭建起了非常完善的產品庫，那么由設計人員根據訂單信息在CAXA PLM系統創建新訂單產品，同時在系統內查找類似訂單BOM和圖紙，復制此訂單中BOM的所有圖紙，將系統中總圖出庫。在線下CAXA電子圖板/CDA軟件中進行改型設計，設計完成后導入CAXA PLM系統自動提取生成新的設計BOM，并完成圖紙的審批、簽字、歸檔、下發。
用戶評價：
在多年的應用中，西煤機給與CAXA CAD電子圖板非常高的評價，并認為他們要的2D工具就是電子圖板這樣的產品。此外，用戶還幫我們總結出本案例電子圖板軟件應用的價值：
? 符合企業使用習慣，易學易用，操作便利；
? 利用軟件中的模塊化構件及圖庫設計，效率高，簡便；
? 嚴格按照企業的規范定義模板，同時標注等符合國標；
? 設計變更頻繁，通過文件比較，很快能做版本的審核工作；
? 支持企業新購最新64位操作系統，高清分辨率顯示器，交互體驗好；
? 對接PLM系統，通過其余編碼工具的標準集成接口，快速、準確引用物料庫中的編碼信息，提升規范，提升信息的一致性；
最后，用戶對CAXA軟件的評價主要集中在三方面
1. 作為多年的老用戶，對CAXA電子圖板軟件表示認可。西煤機自己在做國產化的產品，所以也支持國產軟件，也愿意伴隨CAXA同步成長;
2. CAXA公司具備本地化服務，不管是在電子圖板的應用上，還是在PLM項目實施中，都能體現專業度和服務態度對CAXA整體團隊表示贊揚；
3. 在企業業務深化應用和發展過程中，CAXA提供的新方案平臺，成功替換SmarTeam PDM+CAXA V5CAPP系統，并將歷史數據全部遷移應用，平穩過渡，滿足企業常態化應用；
